【DIY】洗濯機アース線端末処理

洗濯機にはアース線が接続されている。ただ、我が家の場合は末端が雑すぎて視界に入る度にモヤモヤしていた。

バイク用に買ったエーモンの電工ペンチセットで端末処理できたから備忘録として残す。

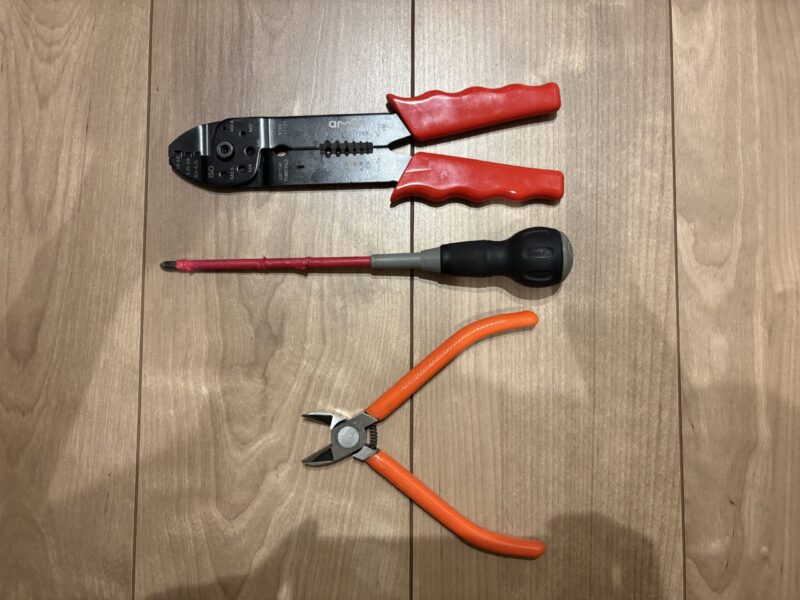

準備物

このニッパーは線の切断面が真っ直ぐになるし、インシュロック切断時に飛び出ないように切ることができるからおすすめ。

アース線の端末処理

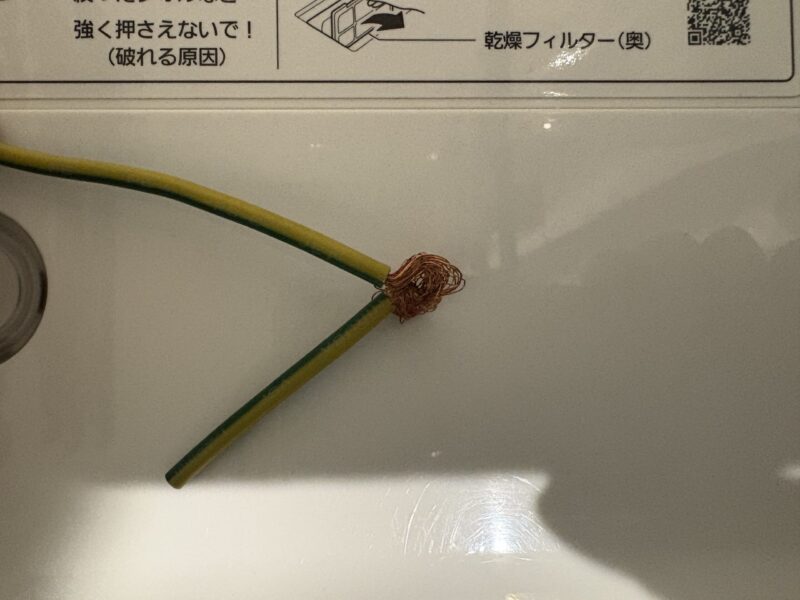

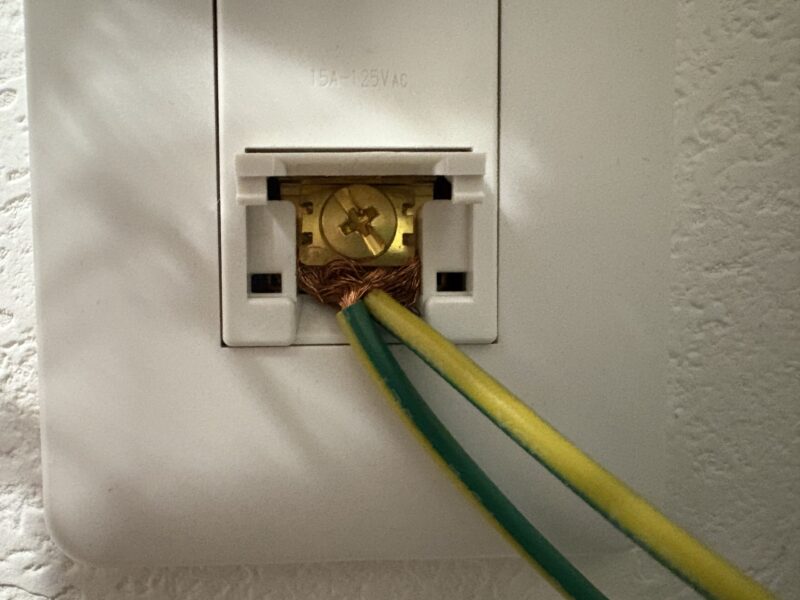

アース線の初期状態

ひどいね。

ニッパーでアース線を切りマークチューブを通しておく

端末処理後にマークチューブは通せないから先にマークチューブを通しておく。向きは間違っているかもしれないから詳しい人いたら正しい向きを教えて下さい。

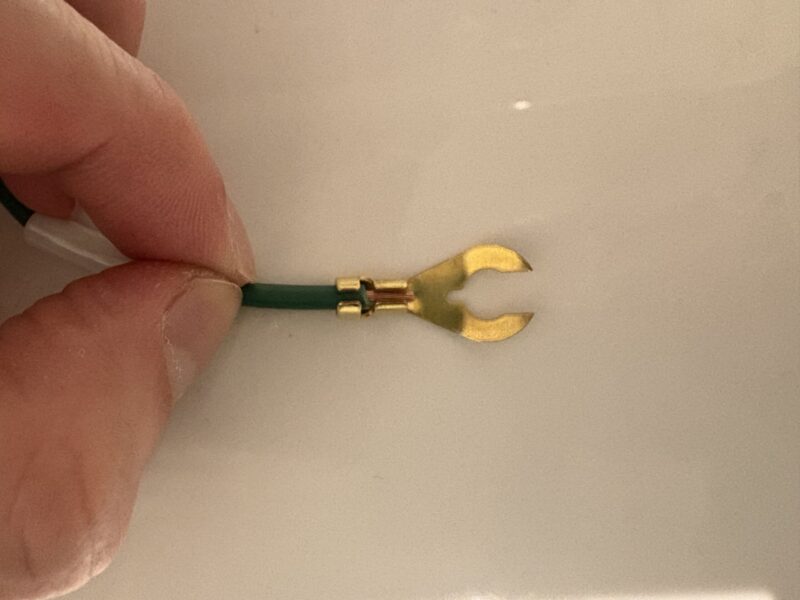

電工ペンチで被覆を剥く

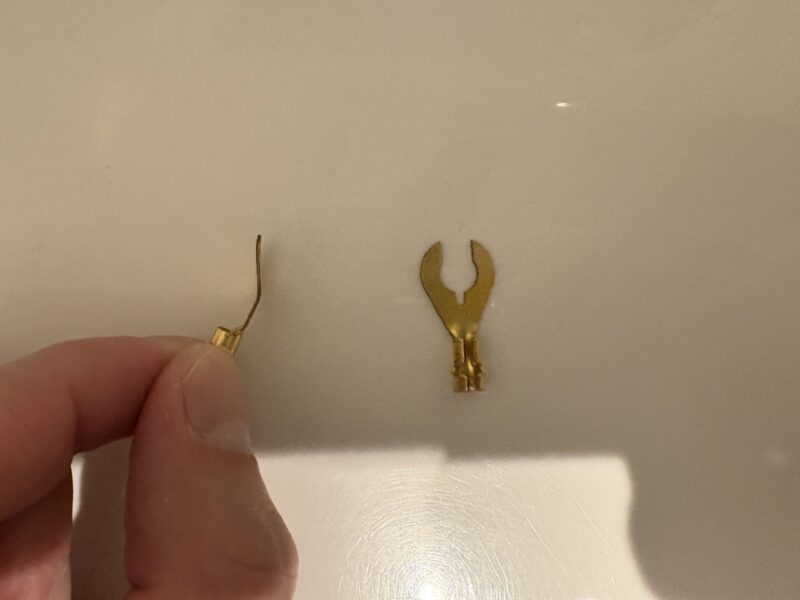

この端子はかしめる所が2か所ある。右側は芯線だけ、左側は被覆だけかしめるようにする。

端子をかしめる

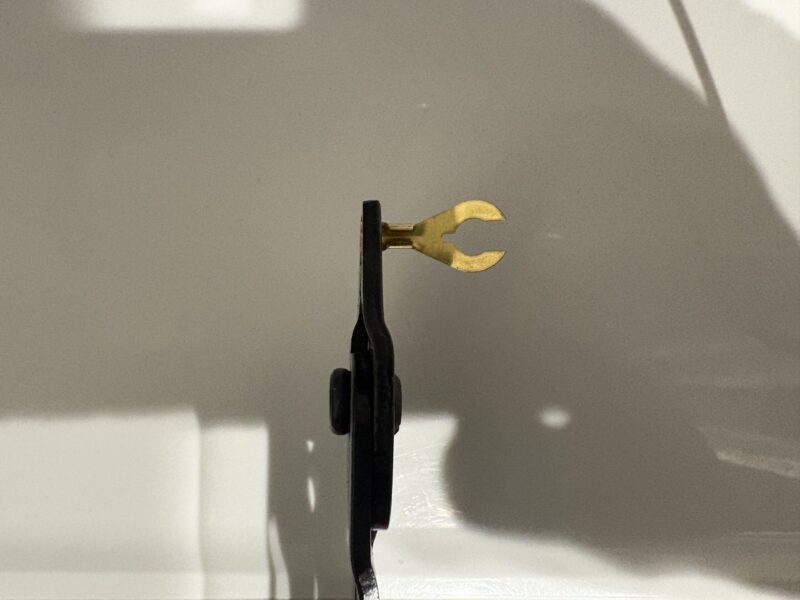

かしめる前、電工ペンチに端子をセットしておくとやりやすい。この時軽く持つだけてグッと握らないようにする。

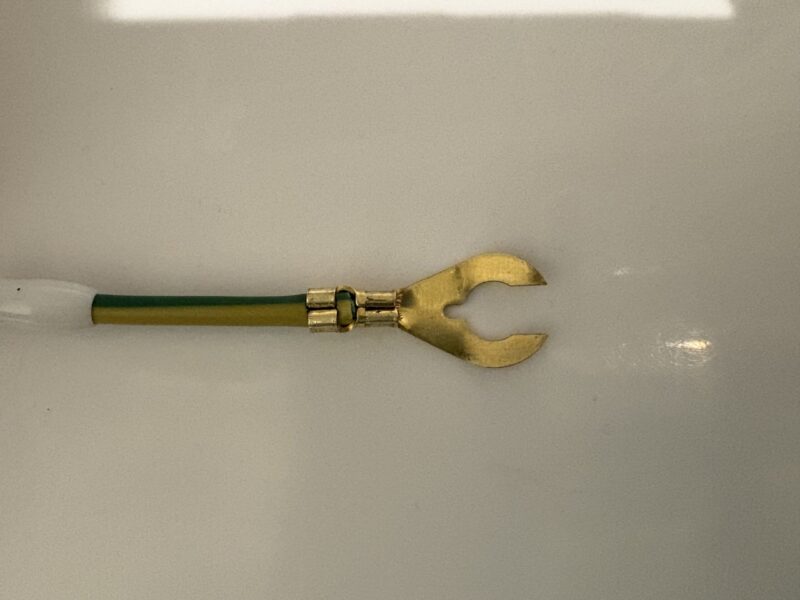

かしめた状態。ちょっと雑だけど家庭用だからこれでよしとする。

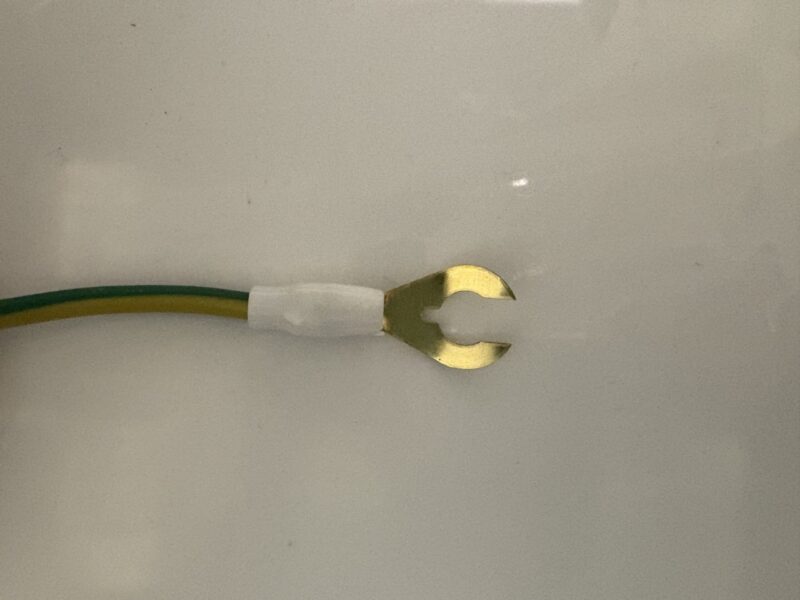

先に通しておいたマークチューブを被せる。

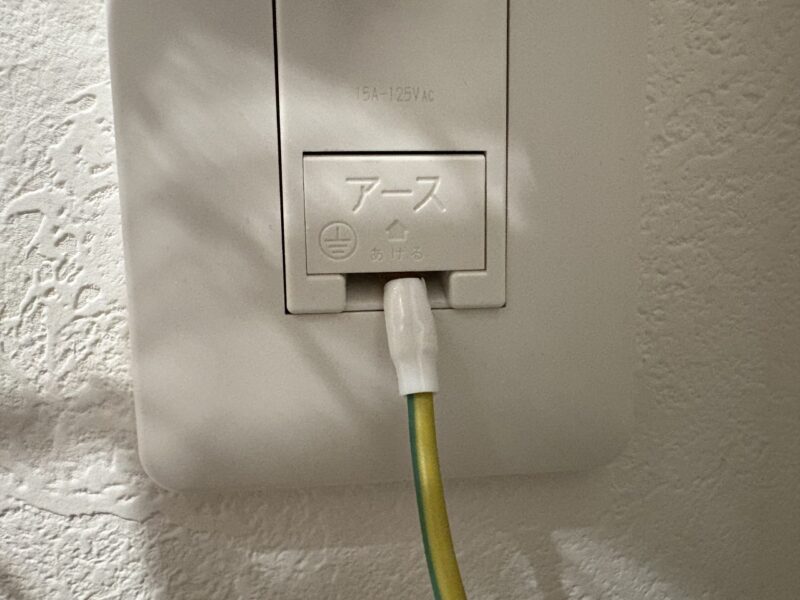

アースに接続

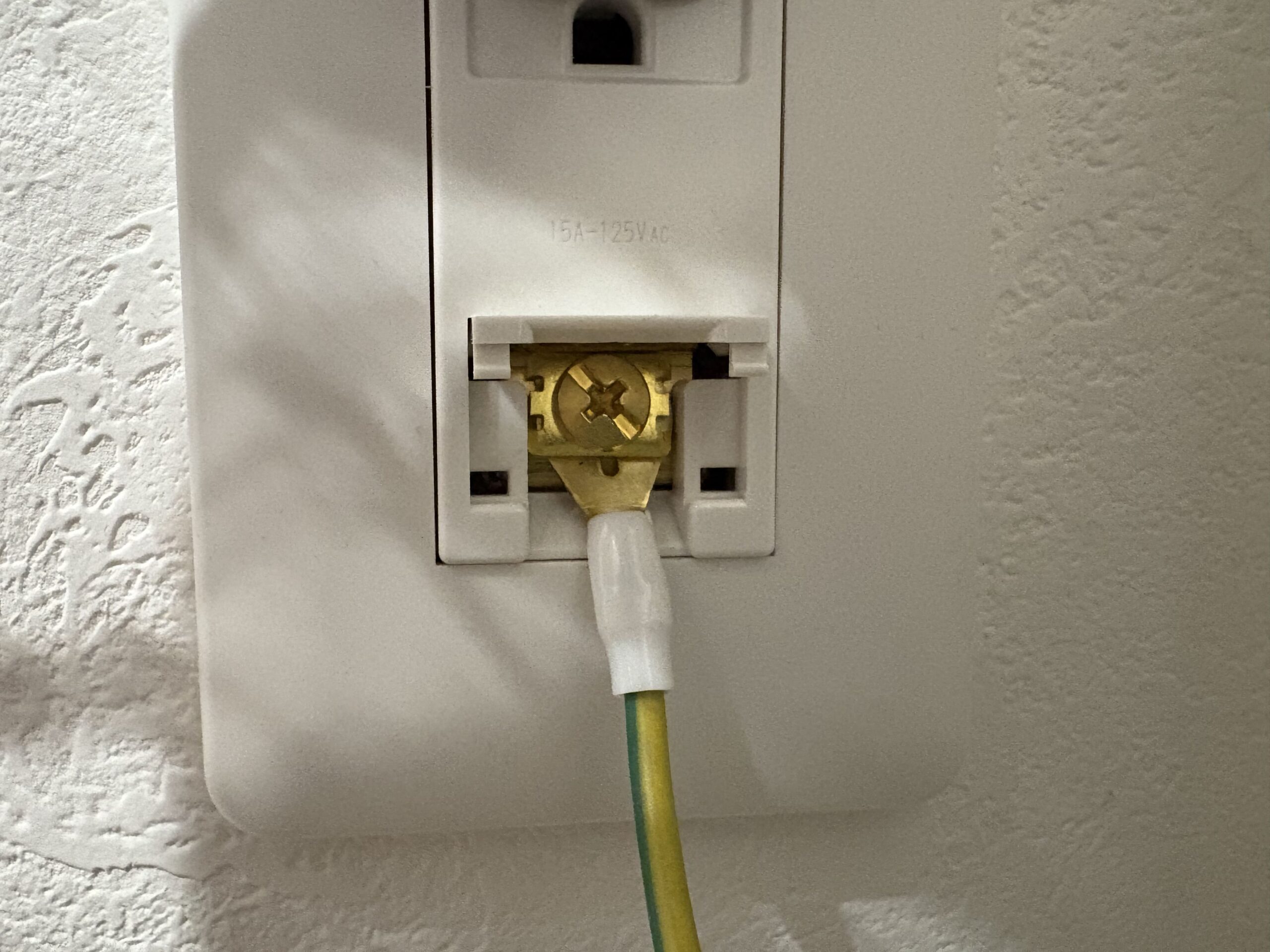

最高。

実は端子が大きいから降り曲がった状態になっている。家庭用だからok。

今回は安上がりにするために家にあるもので作業したが、Y端子と圧着ペンチがあるならそっちの方が楽できれいにできると思われる。
