【DIY】丸型フル引掛けシーリングフル端子交換

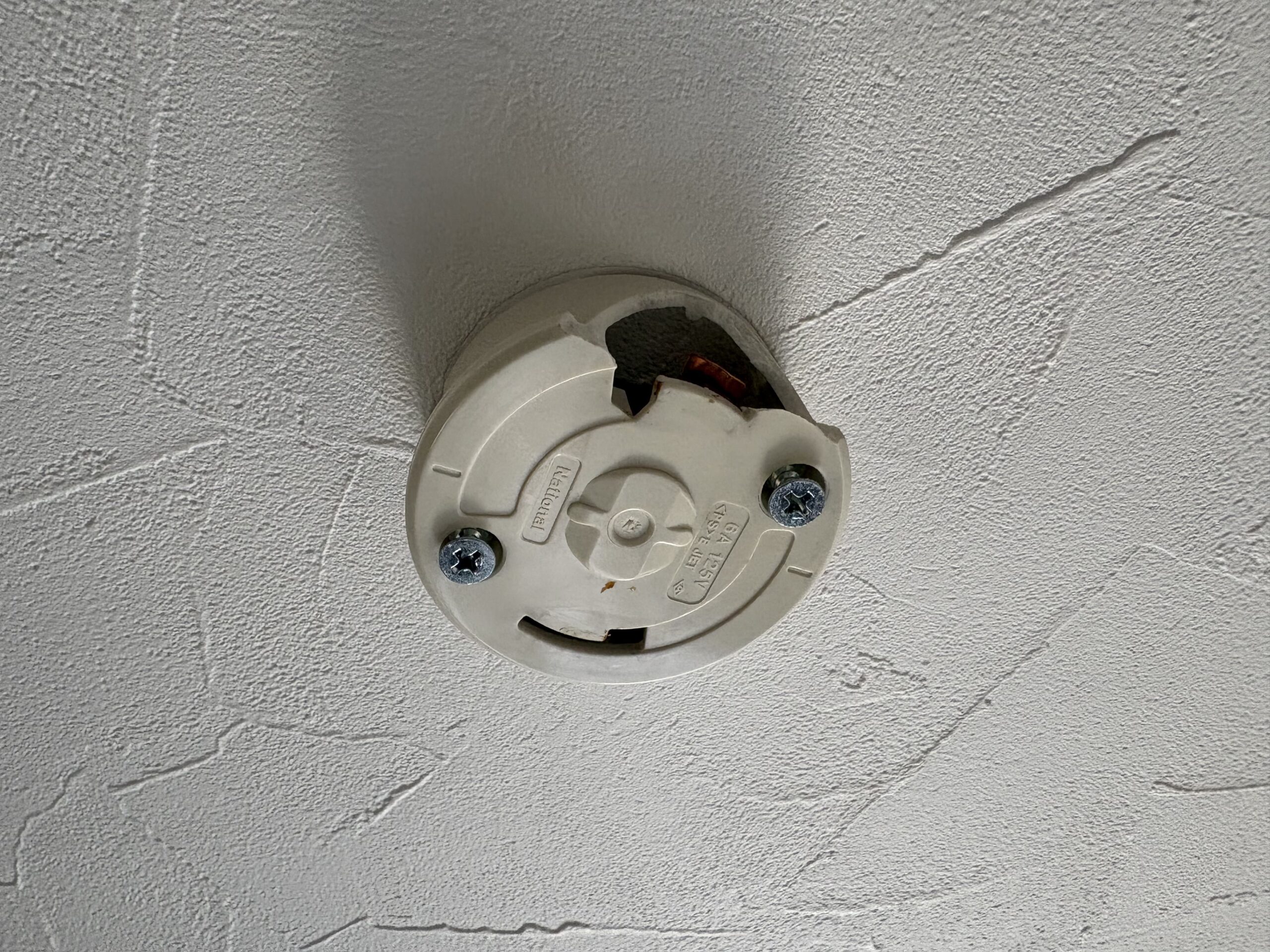

知人から丸型フル引掛けシーリングフル端子（以降フル端子と呼ぶ）の交換依頼があった。理由はフル端子の一部が破損しているから。第二種電気工事士を持っていてよかった。

交換自体は簡単だから資格所有者でやってみたい人は参考にしてほしい。

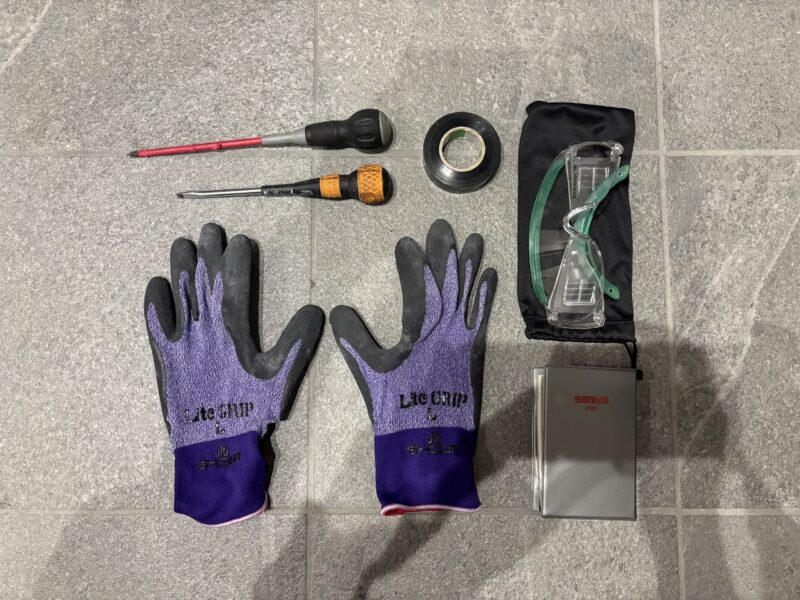

準備物

リンク

作業を始める前に必ずブレーカーorサーキットプロテクタをOFFする。そして養生テープや絶縁テープ等なんでもいいからOFFした箇所に貼って目印をつけておく。

今回は主幹ブレーカーをOFFにして作業した。理由は居住前で家全体を無通電状態にしても問題なかったから。

もし今住んでいる家で交換するのならOFFすべきブレーカーorサーキットプロテクタを特定してそれだけOFFする方法を推奨。

まずテスターで導通チェック。AC100[V]が来ていなければok。

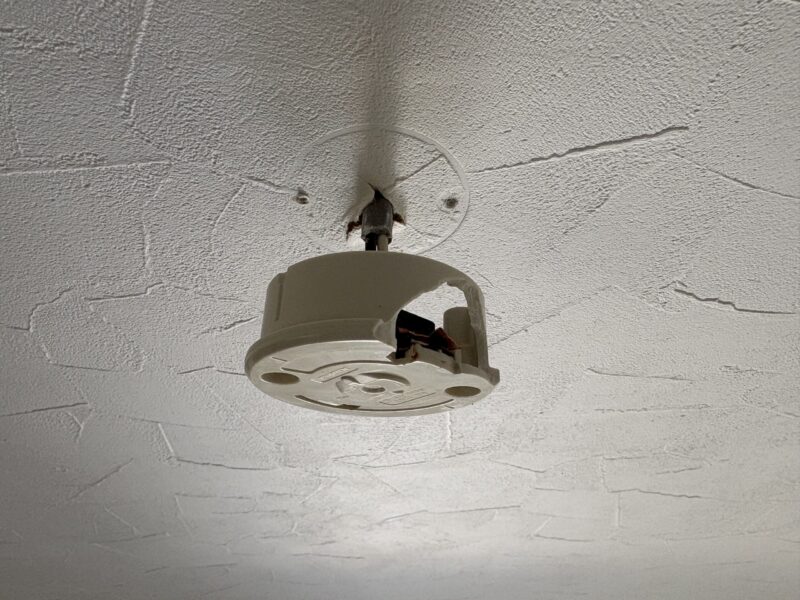

フル端子は木ネジ×2で固定されているだけだから木ネジを外すと天井から取り外すことができる。フル端子はVVFケーブルと接続されているから落下してこない。

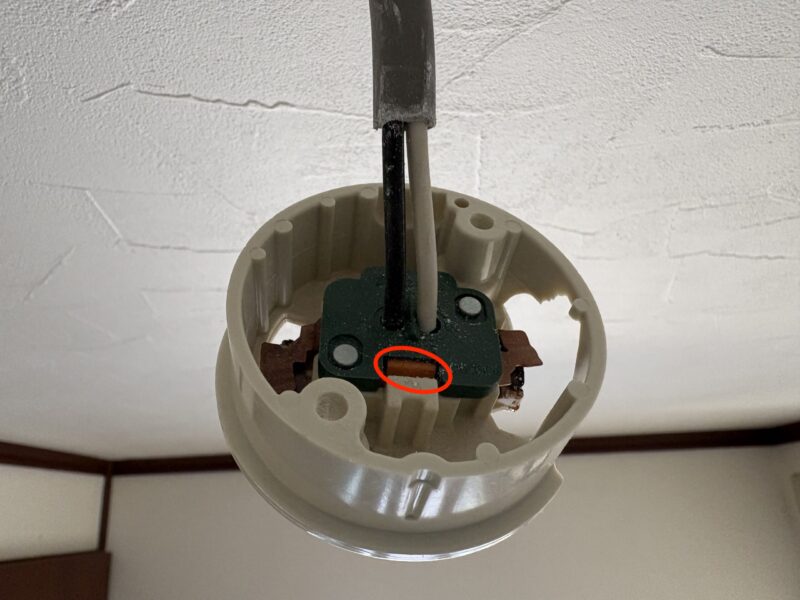

マイナスドライバーで赤丸箇所を押しながらケーブルを外す。フル端子からケーブルを引き抜くという表現の方が適切かな。

引き抜いたら絶縁テープで銅線を覆う。理由は感電防止とショート防止のため。ブレーカーをOFFしているから不要では？と思うかもしれない。その通りなのだが誰かがブレーカーを勝手にONするかもしれないし、危険予知することで安全に対する意識を落とさないことが目的。

絶縁テープを外しケーブルを接続。白色の線をW側に差すこと。WhiteのWと覚えておく。

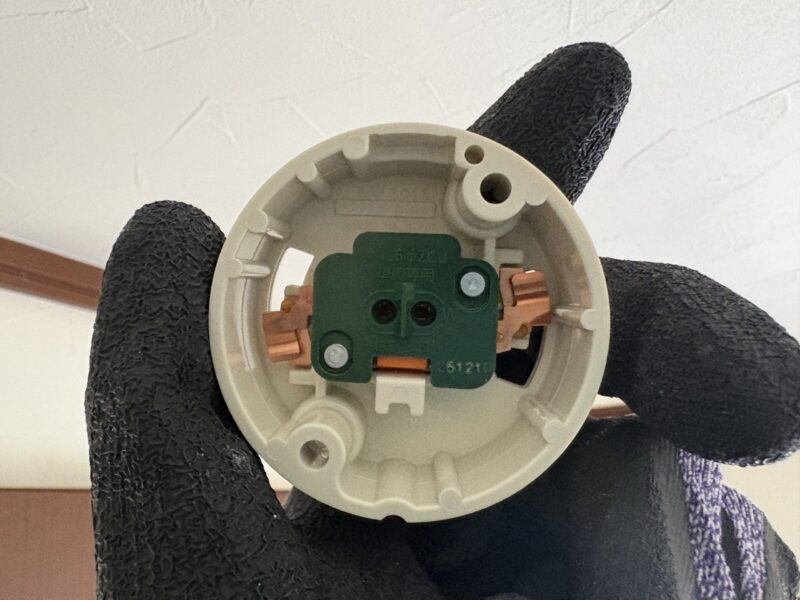

上記画像の場合、右穴の右側にWと書いているから右穴に白線を差し込む。

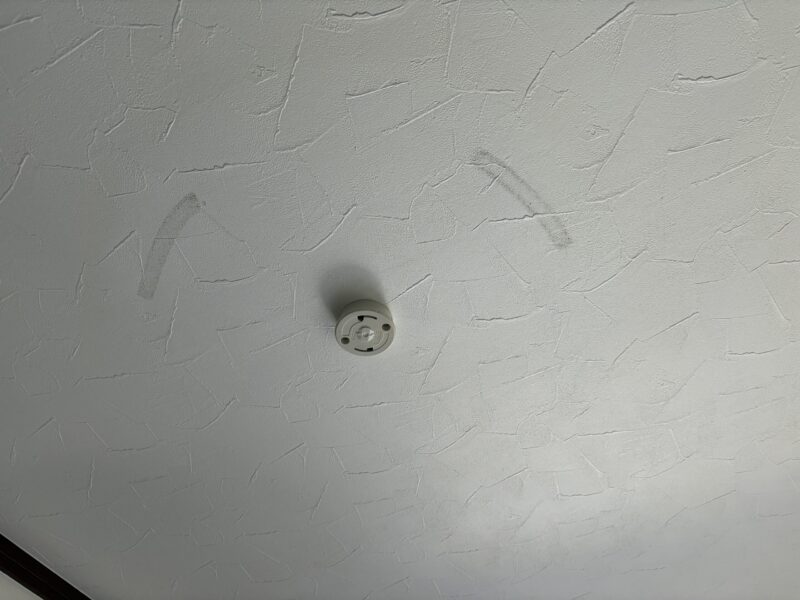

木ネジ×2を再利用し天井に固定。木ネジを再利用する場合は木ネジについている透明プラスチック？の部品を除去しておく。なぜなら新品フル端子に同じ部品がついている（穴にはまっている）から。

OFFしていたブレーカーをONしシーリングライトを取り付ける。照明スイッチをONし点灯すればok。
